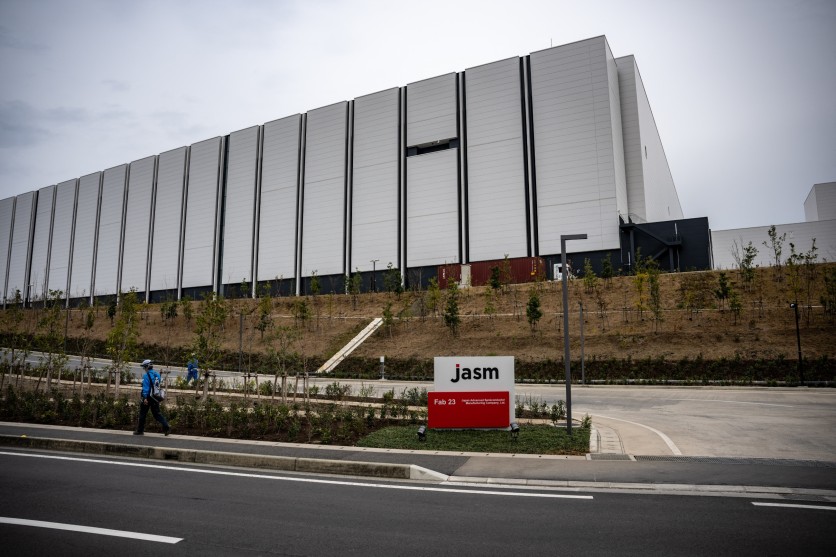

2026年10月16日，日本经济产业省（METI）正式批准了台积电位于熊本县的第二座晶圆厂修订后的生产计划，认证该设施将成为日本首家能够制造3纳米逻辑半导体的工厂。这一批准是一个真正的里程碑——但数字背后的故事在技术层面上比标题所暗示的更具揭示性。原计划是以每月4.8万片的产能生产6纳米和12纳米芯片。而获批的计划则是以每月6000片的产能生产3纳米芯片。这种87.5%的产能削减并非挫折，而是3纳米制造实际需求的直接结果，也反映了 enabling 这一技术的设备制造商是谁。

日本的制程升级——以及其揭示的产量现实

据2024年宣布的JASM第二座晶圆厂计划，当台积电在2024年2月首次制定熊本第二座晶圆厂计划时，蓝图要求以每月4.8万片的产能生产6纳米和12纳米芯片，这是一种主要面向日本汽车和工业领域的“产量优先”方法。根据现在获批的计划，该设施将生产3纳米芯片，初始月度目标仅为6000片，与 prior 设计相比，输出量减少了87.5%。经济产业省于10月16日批准了这一计划变更。

这种减少并不意味着雄心减弱。它反映了一个设施从成熟节点的大规模生产转向前沿节点制造时所发生的情况。在3纳米节点上，芯片需要极紫外光刻（EUV）技术——这是一种使用波长仅为13.5纳米（0.000000053英寸，约为可见光波长的十五分之一）的光来印制电路的技术。与5纳米节点大约14层关键层相比，3纳米节点在超过20个关键层上使用EUV光刻。而全球只有一家公司能够在商业规模上独家制造EUV系统：荷兰设备制造商阿斯麦（ASML）。

台积电和经济产业省明确围绕3纳米制造的要求制定了修订计划，这需要EUV设备，并且每片晶圆的投资负担比其取代的更成熟节点要重得多。经济产业省信息产业局局长南部友成（Tomonari Nanbu）告诉记者，“鉴于AI转型的进展，为AI提供动力的3纳米尖端逻辑半导体是不可或缺的”，这表明该部将节点升级视为战略必要。

台积电表示，6000片的数字仅代表第一阶段，生产能力将根据其获得的额外政府支持水平进行扩展。

为何是EUV短缺而非战略决定了产能数字

要理解为什么熊本第二座晶圆厂的起始产能为每月6000片而不是4.8万片，需要了解EUV工具的可用性。

阿斯麦的EUV系统——NXE系列，使用数值孔径为0.33的光学系统——是全球每个先进节点晶圆厂的主力设备。每台机器都使用EUV等离子体生成技术，其中脉冲激光每秒向液滴锡发射超过50,000次，产生波长为13.5纳米的光子，然后通过反射光学系统在硅晶圆上印制电路图案。

阿斯麦每年在全球生产大约50到60套EUV系统。每一家主要代工厂——中国台湾和亚利桑那州的台积电、韩国的三星、美国的英特尔，以及现在北海道的Rapidus——都在争夺这有限生产线的分配份额。每套EUV工具的成本超过1.5亿美元；在新晶圆厂安装并验证单套工具需要数月时间。一条3纳米生产线需要多套此类工具协同运行。

每月6000片的数字代表了在2026-2028年的安装窗口期内，考虑到台积电同时优先为其亚利桑那州Fab 21第二阶段（目标是2027年下半年实现3纳米生产）以及在台湾持续的3纳米和2纳米扩张提供设备，一个新的日本站点在EUV工具分配和良率爬坡方面所能实际支持的产能。此前有报道指出，当台湾在2026年3月批准3纳米投资时，月产能数字为1.5万片；而经济产业省官方认证的计划列出的是每月6000片。经济产业省的官方文件并未解释这一差异，但这种差异符合由工具可用性而非需求设定的第一阶段上限。

经济产业省正在明确考虑增加支持，并将补贴请求纳入其2027财年初步预算中——这一过程将决定台积电是否能在2028年12月大规模生产开始之前提高6000片的产能上限。

补贴结构与投资规模

经济产业省指定熊本第二座工厂为日本半导体再工业化计划下的补贴接受者。政府最初计划提供7320亿日元（约合46亿美元）的补贴，这与之前的6纳米/12纳米计划挂钩。随着修订后的蓝图获得批准，该金额已调整为6451.5亿日元（约合41亿美元），反映了初始产量的减少，这在经济产业省官方修订计划文件中有记录。

第一座熊本工厂的补贴也被下调——从4760亿日元降至4095亿日元（约合26亿美元）。在这两座工厂之间，承诺的公共支持总额从1.208万亿日元降至1.055万亿日元（约合67亿美元）。然而，随着3纳米投资的全部规模变得更加清晰，经济产业省正在考虑增加对第二座工厂的支持。台积电自己的声明确认，这两座设施在熊本的总资本支出超过230亿美元（约合3.63万亿日元）。

时间表：2028年12月

第二座熊本工厂的商业生产目标定在2028年12月。根据经济产业省的认证条件，JASM承诺运营十年，并在国内出现短缺时增加产量——这是所有日本政府半导体补贴附带的条件。

2028年的生产日期意味着熊本的3纳米节点将在台积电第二座亚利桑那工厂的3纳米产能上线后大约一年投入运营，亚利桑那州的3纳米生产目标是2027年下半年。这一顺序反映了台积电的全球资本配置优先级——首先是台湾，然后是在美国《芯片法案》压力下的亚利桑那州，最后是日本——而不是日本站点本身的任何缺陷。

熊本第一座工厂也进行了修订

经济产业省10月16日的批准方案也涵盖了现有的熊本第一座工厂。原计划以每月5.5万片的综合产能运行12-16纳米和22-28纳米工艺，第一座工厂的计划修订为22-28纳米阶段，取消了所有12-16纳米的生产，将设施集中在22-28纳米节点（加上为日本国内客户保留的40纳米工艺），在补贴设施范围内每月4.5万片，在整个工厂范围内每月5万片。

JASM将这一修订归因于汽车和工业客户需求的变化——这隐含地承认，电动汽车普及缓慢抑制了对原本为熊本第一座工厂规划的先进成熟节点的需求。此举有效地将熊本第一座工厂重新定位为索尼图像传感器、汽车芯片和工业电子产品的稳定节点主力，使第二座设施能够作为园区内面向前沿AI的锚点。

第一座工厂自2024年底开始运营，当时12-28纳米开始量产。2026年7月28日，一场7.1级地震导致JASM Fab 1停工进行设备检查，考验了其韧性。该工厂 site 记录的最大震度为5级；据台积电熊本地震影响估计，分析师估计一周的停工可能代表约1400万美元的潜在收入损失。随后该工厂恢复正常运营。

3纳米的意义：密度、功耗以及为何人工智能驱动它

3纳米芯片不仅仅是6纳米芯片的更快版本。性能差距是结构性的。台积电的N3工艺相比5纳米提供了70的逻辑密度提升，以及在相同晶体管数量下15的性能提升，并且与其前一代广泛用作高性能AI芯片的5纳米节点相比，功耗降低了30。

对于AI工作负载——即支持大型语言模型、图像生成器和自主系统的推理和训练管道——晶体管密度和能效是主要的工程约束。每平方毫米更多的晶体管意味着每个晶片更多的计算能力；每个晶体管更低的功耗意味着可以在不超出热限制的情况下构建更大的晶片。这种组合使得3纳米成为AI加速器从受限走向具备AI基础设施所需规模的节点。

台积电董事长魏哲家于2026年2月在东京会见首相高市早苗，指示方向转变， citing “由AI驱动的强劲需求”是将第二座熊本工厂从6纳米转向3纳米的主要理由。日本首相办公室表示，“从经济安全的角度来看，在日本拥有世界上最先进的半导体工厂具有重大意义。”

通过在日本安装3纳米产能，台积电可以为需要地理多元化供应链的GPU和AI加速器客户服务，同时也使该设施能够捕捉日本超大规模企业和国防相关需求。JASM的所有权结构——台积电持有JASM 86.5%的股份，索尼半导体解决方案公司占6%，电装占5.5%，丰田约占2%——确保日本最大的科技、汽车和电子公司在结果中拥有直接的投资利益。

日本的双轨先进半导体战略

这一批准使日本处于自20世纪80年代以来未曾拥有的地位：参与前沿逻辑生产。除中国台湾和韩国外，目前没有任何国家拥有商业3纳米生产设施。熊本第二座工厂的认证改变了这一局面，使日本成为逻辑芯片生产前沿的参与者——尽管最初规模较小。

日本同时也在支持Rapidus Corp.，这是一家由政府赞助的国内代工厂，目标是2027年下半年在北海道开始2纳米的大规模生产。经济产业省一直认为，这两个项目是互补而非竞争的，Rapidus针对不同的客户群（较小的产量、更快的周期时间和国内设计公司），而台积电熊本则针对全球代工客户的高产量生产。

实际上，这两个项目都反映了日本重建在过去二十年中严重萎缩的半导体制造基地的决心。20世纪90年代日本垂直整合芯片行业的崩溃使该国几乎完全依赖台积电和韩国供应商提供先进逻辑芯片——这种依赖性在7月28日的地震中让当地供应链切身感受到了。熊本县长木村对经济产业省批准的欢迎反映了这一区域背景：双厂园区已经催化了九州地区当地基础设施、住房和支持产业的大量投资。

接下来会发生什么

眼前的道路涉及台积电敲定第二座工厂的设备安装计划，预计2027年将以EUV工具采购和设施装修为主。经济产业省的2027财年预算流程将决定补贴水平是否会超过当前6451.5亿日元（41亿美元）的基准，这反过来可能会影响台积电是否选择在大规模生产开始之前提高每月6000片的产能上限。

对于全球AI芯片供应链来说，2028年12月的生产日期具有重大影响：它代表了在中国台湾以外的一个新的3纳米产能节点，此时对先进AI硅片的需求预计将在未来十年内持续超过可用供应。以每月6000片的产能，熊本第二座工厂不会显著缩小这一差距。但正如台积电和经济产业省都明确表示的那样，第一阶段并不是最终章——它是目前EUV工具可用性所允许的产量，未来的阶段取决于阿斯麦的生产、补贴的最终确定，以及台积电能以多快的速度使新的日本站点达到其在台湾实现的相同良率标准。真正的工程工作在于这一资格认证过程，而非政治批准。

汇率截至2026年10月；换算为近似值。

常见问题解答

台积电何时开始在日本生产3纳米芯片？

根据日本经济产业省认证的计划，JASM位于熊本的第二座工厂定于2028年12月发出首批3纳米芯片。商业生产将于同月正式开始，根据补贴条件，JASM承诺至少运营十年。

为什么初始产量比原计划低这么多？

最初的2024年计划要求以每月4.8万片的产能生产6纳米和12纳米芯片——这是可以使用深紫外光刻（DUV）设备实现的成熟节点。修订后的3纳米计划认证为每月6000片，因为3纳米生产需要极紫外光刻（EUV）。EUV工具仅由一家公司（位于荷兰的阿斯麦）生产，全球年产量约为50-60套。在新站点安装、验证和爬坡多套EUV机器需要数年时间。6000片的数字反映了在2026-2028年窗口期内EUV工具分配所能实际支持的产能——而不仅仅是一个从小做起的战略选择。

熊本第二座工厂与台积电的其他3纳米设施相比如何？

台积电主要的3纳米生产基地仍在中国台湾（台南的Fab 18A、18B和18C）。台积电位于亚利桑那州的Fab 21第二阶段预计将于2027年下半年开始3纳米生产——比熊本早大约一年。熊本启动时的每月6000片产能与亚利桑那州爬坡时每月约1万至2万片的产能相比。这些都远小于台积电在台湾的产能，后者处理了英伟达、苹果和AMD的大部分全球3纳米逻辑需求。

日本政府的补贴承诺实际上要求台积电做什么？

根据经济产业省的认证条件，JASM承诺运营第二座工厂至少十年，并在国内半导体短缺时增加产量。第二座工厂的补贴上限为6451.5亿日元（约合41亿美元）——低于最初为6纳米/12纳米设计计划的7320亿日元（约合46亿美元）。经济产业省已在其2027财年初步预算流程中包含了潜在额外补贴资金的请求，其结果将决定台积电是否能超越初始的6000片产能上限。
