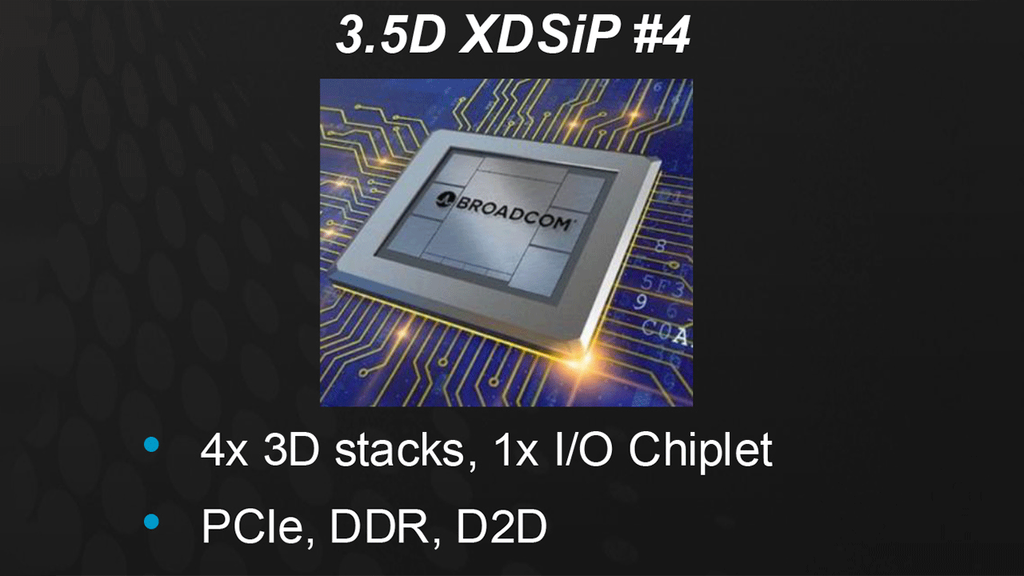

富士通近日展示了其专为数据中心设计的144核心Monaka处理器机械样品，该样品基于Armv9架构，并披露了相关细节。一周前，该公司透露该处理器是与博通合作开发的，并依赖于博通的3.5D封装平台。这张图片由日本理化学研究所计算科学中心(R-CCS)主任兼东京工业大学教授松冈聪发布。
富士通的Monaka是一款庞大的CoWoS系统级封装(SiP)，内含四个采用台积电N2工艺技术制造的36核心计算芯片，总计拥有144个基于Armv9的核心。这些核心通过混合铜键合(HCB)技术，以面对面(F2F)的方式堆叠在SRAM芯片之上。SRAM芯片（本质上是巨大的缓存）则采用台积电N5工艺技术制造。此外，计算和缓存堆栈还配备了一个相对庞大的I/O芯片，集成了内存控制器、PCIe 6.0通道（顶部配备CXL 3.0）以连接加速器和扩展器，以及其他数据中心级CPU所需的接口。
正如预期，Monaka旨在应对广泛的数据中心工作负载，它不依赖于高带宽内存，而是采用主流的DDR5 DRAM，可能是通过其MR-DIMM和MCR-DIMM实现，以提供足够的容量并实现数据中心处理器的成本效益。
富士通的Monaka处理器将采用基于Armv9-A指令集架构的核心，并融入可扩展向量扩展2（SVE2）。富士通未为设计指定固定的向量长度，其范围可从128到2048位不等。鉴于A64FX支持高达512位的向量，Monaka处理器可能会支持相似或更大的向量大小。此外，Monaka还融入了高级安全功能，包括Armv9-A的机密计算架构(CCA)，以提供增强的工作负载隔离和强大的保护。
Monaka将与AMD的EPYC和英特尔的Xeon处理器展开竞争，因此它必须展现出无可争议的优势。这一优势可能体现在能效上，因为富士通计划在2026-2027年间将能效提高一倍，同时依赖空气冷却。由于Monaka是基于Arm的CPU，因此可能比x86处理器更节能。
富士通面向数据中心的Monaka处理器预计将于2027财年上市，该财年始于2026年4月1日，止于2027年3月31日。
