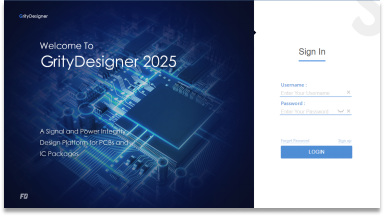

在AI芯片与高速通信芯片飞速发展的今天，先进封装技术已成为提升算力与系统性能的关键路径。然而，伴随芯片集成度的跃升，高密度互连线带来的信号延迟、功耗上升、波形畸变、信号串扰以及电源噪声等问题日益凸显，传统设计方法在应对这些复杂挑战时已面临多重瓶颈。信号完整性（SI）与电源完整性（PI）仿真作为先进封装设计的核心环节，能够有效保障系统功能可靠性，维持高密度互连性能，优化电源网络稳定性，并支撑高密度异构集成的实现，因此对于先进封装互连系统变得尤为关键。在这样的背景下，法动科技推出的GrityDesigner，作为一款一站式EDA工具，正致力于以智能化手段突破当前先进封装的设计困局，为工程师提供从芯片到系统的全链路性能保障，助力下一代高算力芯片的研发与创新。

设计挑战：从高频效应到智能化需求

（一）高频效应与信号完整性挑战

随着芯片工作频率迈入GHz乃至THz量级，高频效应（如趋肤效应、介质损耗、反射和串扰）对信号完整性的影响呈现指数级增长。传统基于集总模型的设计方法已无法精确表征高频电磁场行为，导致信号波形畸变、时序偏差等问题，严重制约系统性能提升。

（二）互连线延迟与寄生效应

在先进工艺节点下，互连线延迟已显著超越门延迟，成为制约芯片性能的关键瓶颈。同时，新材料和新结构的引入，以及FinFET/GAAFET等新型器件结构的应用，使得寄生电容、电感和电阻效应更加复杂。互连设计已从传统的“布线”任务演变为需要精确电磁场建模与协同优化的系统工程。

（三）电源完整性与噪声控制

在高密度互连系统中，电源网络的阻抗匹配、电流分布和噪声控制面临严峻挑战。电源噪声（如IR Drop和地弹噪声）在低电压、高电流场景下尤为突出，可能导致电压波动超过容限范围，严重影响的稳定性和性能指标。

（四）低功耗设计压力

移动设备对续航能力的要求持续提升，而芯片功耗与产品需求之间的差距不断扩大。在系统级层面，亟需从多个维度实现功耗优化，以满足日益严苛的能效比要求。

（五）三维异构集成的复杂性

三维封装技术（如2.5D/3D IC）通过芯片堆叠实现更高集成度，但也带来了复杂的互连结构和信号传输路径等问题。特别是TSV（Through-Silicon Via）和微凸点（Microbump）关键互连技术，对设计工具和仿真方法提出了更高的精度和效率要求。

（六）场-路协同仿真的壁垒

电磁场仿真与电路仿真之间的模型不互通，导致设计流程中存在断点，影响仿真的一致性与效率。亟需建立统一的场-路协同仿真平台，实现从电磁场到电路行为的无缝衔接，以应对高密度互连系统设计的复杂性。

（七）设计周期与成本压力

先进封装设计复杂度呈指数级增长，传统设计方法耗时长、成本高，难以满足快速迭代的市场需求。需要在保证性能的同时，通过设计方法学创新和工具链优化，显著缩短设计周期，降低开发成本。

（八）AI与智能化设计需求

随着AI芯片和高速通信芯片的快速发展，传统设计方法已难以满足智能化、自动化设计的需求。亟需将机器学习、深度学习等AI技术引入EDA工具链，实现设计空间探索、参数优化和物理实现的智能化，以突破当前的设计瓶颈。

GrityDesigner：破局之道

针对先进封装互连系统中的一系列信号/电源完整性挑战，GrityDesigner提出了一套系统化、创新性的解决方案，从底层算法到顶层平台进行全面优化。

（一）高性能全波电磁仿真引擎

采用混合格林函数与自适应算法，显著降低高密度介质中电磁场计算的复杂度，支持从低频到高频的精确仿真。引入高效区域分解方法，支持三维异构封装（如2.5D/3D IC）的快速仿真，通过并行计算技术实现大规模问题的求解效率。结合多尺度建模技术，实现对TSV、微凸点等关键互连结构的高精度电磁特性分析。

（二）AI驱动的建模与优化技术

构建无源电路与几何参数之间的非线性映射模型，利用深度学习算法实现快速参数提取与优化，显著提升效率。开发有源器件实时建模框架，结合机器学习方法，在保证精度的同时实现快速仿真，支持动态功耗分析与信号完整性评估。引入AI辅助设计空间探索，通过强化学习算法优化互连拓扑结构与参数配置，缩短设计周期。

（三）信号与电源完整性快速分析

支持多类型模型（如IBIS、SNP、SPICE等）的统一仿真，实现从芯片封装到PCB的完整链路分析。通过快速频域扫描算法，显著降低大规模互连网络的仿真时间，同时保证仿真精度。

（四）信号与电源完整性协同仿真平台

通过多种仿真方法的深度融合，覆盖从芯片、封装到PCB的完整链路，系统性地解决阻抗匹配、寄生耦合等高频问题，确保设计的鲁棒性。引入智能噪声分析与抑制技术，通过优化电源分配网络（PDN）和去耦电容布局，有效降低IR Drop和地弹噪声。

（五）三维异构集成设计支持

开发三维互连结构优化引擎，支持TSV、微凸点等关键互连技术的快速设计与验证。支持多芯片异构集成设计，通过智能布局布线优化互连性能，降低延迟与功耗。

（六）场-路协同仿真与设计流程优化

构建统一的场-路协同仿真平台，实现电磁场仿真与电路仿真的无缝衔接，消除设计流程中的断点。提供自动化设计流程，通过智能脚本与模板化配置，显著缩短设计周期，降低开发成本。支持多用户协同设计，通过云端平台实现设计数据的实时共享与版本管理。

GrityDesigner的解决方案通过高性能仿真引擎、AI驱动技术、场-路协同仿真优化和三维集成设计支持，全面应对先进封装互连系统的SIPI挑战。其核心优势在于：（1）高精度与高效率的平衡：通过算法创新与AI技术，在保证仿真精度的同时显著提升效率。（2）系统级设计能力：覆盖从芯片到系统的完整链路，实现信号与电源完整性的协同优化。（3）智能化与自动化：利用AI技术优化设计流程，降低设计复杂度与开发成本。（4）三维异构集成支持：针对2.5D/3D IC等先进封装技术，提供全面的设计与验证能力。这一系列创新解决方案为先进封装互连系统的设计提供了强有力的技术支撑，助力行业突破技术瓶颈，实现更高性能、更低功耗的设计目标。

应用场景与市场前

GrityDesigner广泛应用于移动通信、物联网、AI芯片、高速通信芯片、高频高速电子系统等领域，为高密度互连系统提供全面的解决方案。其高效的全波电磁仿真和AI驱动的建模技术，显著提升了设计效率和精度，满足了市场对高性能、低功耗芯片的迫切需求。

未来展望

随着AI芯片与高速通信的持续发展，先进封装技术将面临更多挑战。GrityDesigner将继续致力于技术创新，不断优化仿真算法和建模技术，为下一代高算力芯片的研发提供坚实的技术基础，推动行业进步。

结语

GrityDesigner不仅仅是一款仿真工具，更是一个整合电磁分析、AI建模、信号完整性、电源完整性、时域仿真与系统验证的一体化平台。它致力于在“后摩尔时代”帮助工程师突破先进封装的设计壁垒，实现从芯片到系统的全链路性能保障。作为AI智驭高密度互连未来的一站式平台，GrityDesigner将继续引领高速高密度互连技术的发展，为下一代高算力芯片的研发保驾护航。
